光伏板烘干除杂前置工艺设备的风路设计

退役光伏组件进厂时，表面有灰尘、泥土、落叶残渣，缝隙里还有潮气。直接进热解炉，这些杂质跟着进炉膛，不仅增加炉膛积灰，有些泥土里的成分高温下还会和胶膜分解物反应，影响烟气成分。烘干除杂前置设备就是在热解前把料弄干净、弄干。上海冠顶工业设备有限公司（电话18051882138，官网www.shgd123.com）在前置处理设备上，把风路和除尘设计作为重点。

除杂分两步。第一步是物理清扫——用毛刷或压缩空气把表面松散灰尘扫掉。第二步是烘干——把潮气和缝隙里的水分蒸发掉。两步可以在同一台设备里完成，也可以分开两台。

风路设计上，清扫段用负压吸尘。毛刷扫起灰尘，旁边吸尘罩把灰抽走，接布袋除尘器。吸尘罩位置贴着物料表面，风量要够，灰刚扫起来就吸走，不能在车间里飞。毛刷和物料接触压力可调，太重压坏组件，太轻扫不干净。

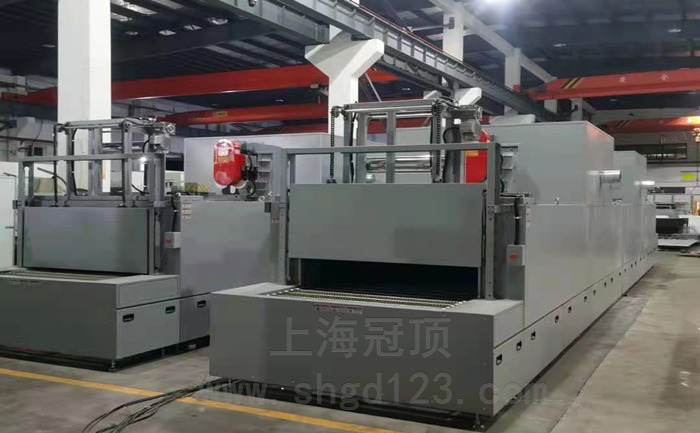

烘干段和普通烘干隧道烘箱类似。热风从风道吹出，穿过物料层，带走水分。排湿口把含湿空气抽走。和热解前的烘干一样，温度不高，目的只是除水。但因为前面刚扫过灰，烘干段的风路里会带进来细灰，循环风要经过滤再加热，否则灰在加热管表面积累。

除杂设备和后续热解炉的衔接要注意。烘干后的组件温度还不高，直接进热解炉预热段就行。但如果除杂过程中组件表面残留水分，必须烘干透，不能带着潮气进炉。除杂设备出口设露点或水分检测，不达标再走一遍。

炉膛结构上，前置处理设备断面不用太大，因为是单块或少量组件通过。内壁用普通钢板就行，温度不高不需要耐火材料。保温用薄岩棉，外壁不烫手即可。

除尘系统在除杂设备上是核心。毛刷段扬尘大，如果除尘跟不上，车间环境一塌糊涂。布袋除尘器风量按扬尘量选，滤芯定期清灰。除尘风管沿风路最短路径接，避免直角积灰。

输送方式上，前置设备用辊道。整板组件走辊道平稳，毛刷和吸尘罩装在辊道上方。辊道速度可调，扫得慢一点干净。辊道两侧要设挡板，防止组件跑偏。

温控上，烘干段温度不高，位式控制就行，不需要PID。因为只是除水，温度波动影响不大。但排湿风门要可调，湿度大时开大，快干时关小。

维护上，毛刷是消耗品，定期换。布袋除尘器滤芯定期清灰或更换。加热管表面积灰影响换热，吹干净。吸尘罩如果被灰堵了，吸力下降，要清理。

前置除杂做扎实，后段热解炉的工况干净很多，炉膛积灰少、清焦周期长。这道工序看着简单，其实对整线稳定运行影响不小。

参考文献

[1] 《光伏组件回收利用 技术通则》. 国家市场监督管理总局

[2] 《电热干燥箱及电热鼓风干燥箱》. 国家质量监督检验检疫总局

[3] 《"十四五"循环经济发展规划》. 国家发展和改革委员会
